CY25HT（GU）太陽(yáng)能背材用抗紫外透明聚酯薄膜
透明高耐候性聚酯薄膜，優(yōu)異的電氣絕緣性能，較低的水蒸氣透過(guò)率，具有良好的涂覆加工性能和抗紫外性能，主要應(yīng)用于太陽(yáng)能電池背材等領(lǐng)域。
0
特點(diǎn)及用途
透明高耐候性聚酯薄膜，優(yōu)異的電氣絕緣性能，較低的水蒸氣透過(guò)率，具有良好的涂覆加工性能和抗紫外性能，主要應(yīng)用于太陽(yáng)能電池背材等領(lǐng)域。
厚度及性能指標(biāo)
常規(guī)厚度：125μm、250μm、275μm、288μm。其他厚度可根據(jù)客戶要求定制。
貯存條件
貯存在整潔、干燥、通風(fēng)處，不應(yīng)靠近火源、暖氣或受日光直射。

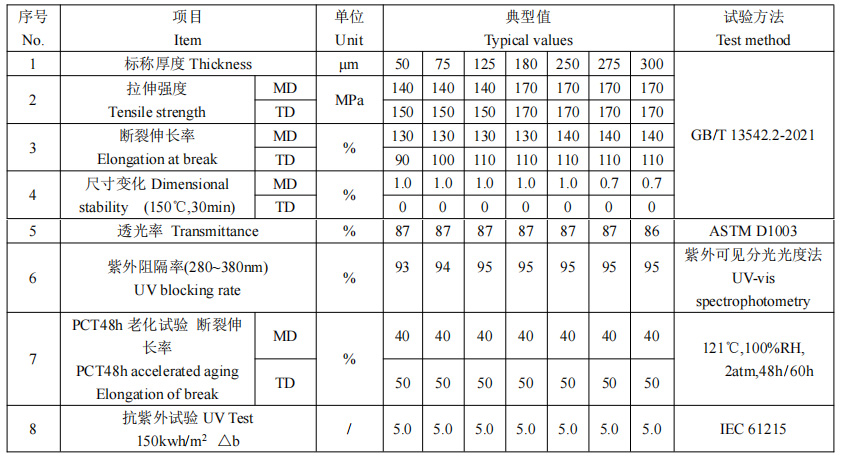

項(xiàng)目 | 單位 | 典型值 | 檢驗(yàn)方法 | ||||
標(biāo)稱厚度 | μm | 125 | 250 | 275 | 288 | GB/T 13542.2-2009 | |
拉伸強(qiáng)度 | MPa | 185 | 170 | 170 | 160 | ||
斷裂伸長(zhǎng)率 | MD | % | 140 | 130 | 130 | 130 | |
TD | 110 | 100 | 100 | 100 | |||
尺寸變化 150℃，30min | MD | % | 0.7 | 0.7 | 0.7 | 0.7 | |
TD | 0.1 | 0.1 | 0.1 | 0.1 | |||
PCT老化試驗(yàn)斷裂伸長(zhǎng)率 | % | 50 | 50 | 50 | 50 | 121℃，100%RH，2atm,48h | |
水蒸氣透過(guò)率 (電解法) | g/m2.d | 3.3 | 1.8 | 1.7 | 1.7 | GB/T 21529-2008 | |
透光率 | % | 88 | 87 | 87 | 87 | ASTM D 1003 | |
紫外阻隔率（250nm-360nm） | % | 92 | 95 | 95 | 95 | 紫外可見分光光度法 | |
抗紫外試驗(yàn)150kwh/m2 △b | / | 5.0 | 4.5 | 4.5 | 4.5 | CQC 3308-2013 | |
備注 | 以上為典型值，非保證值 | ||||||
