0
特點及用途
白色聚酯薄膜，優(yōu)異的機械性能、耐熱性能、電氣絕緣性能，良好的表面附著力，UL認證產品。主要應用于太陽能電池背材等領域。
厚度及性能指標
常規(guī)厚度：100μm、125μm、150μm、188μm、250μm、300μm。其他厚度可根據客戶要求定制。
貯存條件
貯存在整潔、干燥、通風處，不應靠近火源、暖氣或受日光直射。

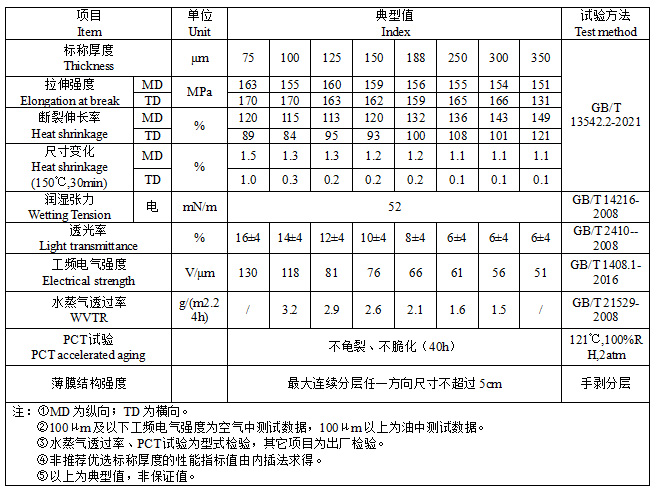

項目 | 單位 | 典型值 | 檢驗依據 | ||||||
厚度 | μm | 100 | 125 | 150 | 188 | 250 | 300 | GB/T 13542.2-2009 | |
拉伸強度 | MD | MPa | 155 | 160 | 159 | 156 | 155 | 154 | |
TD | 170 | 163 | 162 | 159 | 165 | 166 | |||
斷裂伸長率 | MD | % | 115 | 113 | 120 | 132 | 136 | 143 | |
TD | 84 | 95 | 93 | 100 | 108 | 101 | |||
尺寸變化 150℃，30min | MD | % | 1.3 | 1.3 | 1.2 | 1.2 | 1.1 | 1.1 | |
TD | 0.3 | 0.2 | 0.2 | 0.2 | 0.1 | 0.1 | |||
潤濕張力 | 電 | mN/m | 52 | 52 | 52 | 52 | 52 | 52 | GB/T 14216-2008 |
透光率 | % | 12.8 | 11.7 | 9.7 | 7.3 | 6.7 | 6.5 | GB/T 2410-2008 | |
工頻電氣強度 | V/μm | 118 | 108 | 96 | 88 | 73 | 61 | GB/T 1408.1-2016 | |
水蒸氣透過率 | g/(m2.24h) | 3.2 | 2.9 | 2.6 | 2.1 | 1.6 | 1.5 | GB/T 21529-2008 | |
PCT試驗 | 不龜裂、不脆化（40h） | 121℃,100%RH,2atm | |||||||
薄膜結構強度 | 連續(xù)分層任一方向尺寸不超過5cm， | 手剝分層 | |||||||
備注 | 以上為典型值，非保證值 | ||||||||
